КАНАЛИЗАЦИОННАЯ НАСОСНАЯ СТАНЦИЯ (КНС) — это комплекс специализированного оборудования и связанных с ним сооружений, используемый для перекачивания сточных вод различного происхождения: поверхностных (например, талых или осадочных), грунтовых, бытовых (в том числе, фекальных) или производственных.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Необходимость применении КНС возникает тогда, когда невозможно организовать естественный отвод стоков — самотеком.
Функция канализационной станции в данном случае может быть следующая — поднять стоки до того уровня, с которого они могут быть сброшены самотеком в предназначенные для этого резервуары или приемники.
Однако КНС может использоваться и для транспортировки стоков — через возвышенности или иные препятствия. В этом случае, они упрощают и удешевляют эксплуатацию самотечных линий большой протяженности, позволяя прокладывать трубы на любой удобной глубине.
ПРОБЛЕМЫ РЕШАЕМЫЕ УСТАНОВКОЙ СОВРЕМЕННОЙ КОМПАКТНОЙ КНС
• Экономия места - исчезает необходимость в установке больших резервуаров-приемников; • Экономия энергии - насосы станции включаются и выключаются автоматически, в зависимости от степени заполнения резервуара; • Уменьшение шума и вибрации - характерные для больших централизованных станций; • Такие станции легко монтируются, они просты в обслуживании и подходят для применения в малоэтажном строительстве, а также в городских домах;
Проектирование КНС осуществляется для конкретных объектов с учетом требований Заказчика и индивидуальных особенностей объекта. Чтобы наши инженеры могли произвести для вас все необходимые расчёты, заполните опросный лист и отправьте его по адресу info@sp-zakaz.ru
СОСТАВ КНС СТАНДАРТНОЙ КОМПЛЕКТАЦИИ

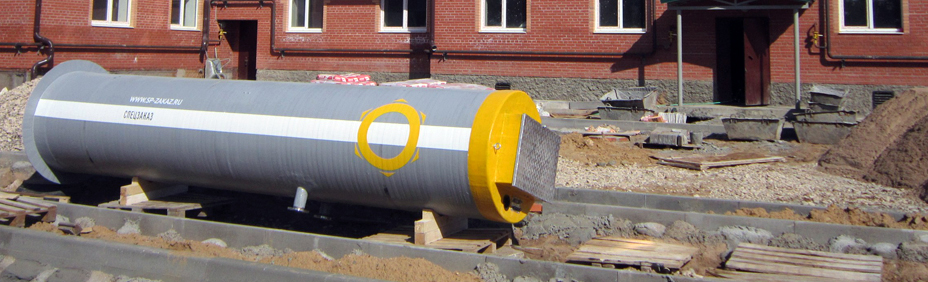

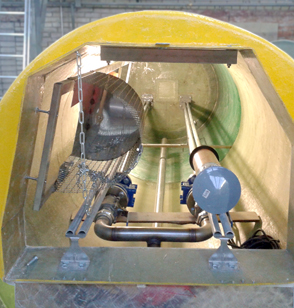

1.Цилиндрический корпус, из армированного стеклопластика 2. Насосное оборудование 3.Нержавеющие трубопроводы 4.Запорная арматура 5.Обратные клапаны 6.Поплавковые датчики уровня жидкости 7. Шкаф управления 8.В пульте управления GSM-модуль, обеспечивающий удаленное управление оборудованием (по желанию Заказчика) 9.Корзина для сбора мусора.
Компания «Спецзаказ» комплектует КНС собственного производства насосами зарекомендовав- ших себя производителей: Lowara, Flygt, так же по желанию Заказчика могут быть использованы насосы любой другой марки. Конкретное технологическое исполнение, производительность и мощность насосов зависят от назначения станции. В зависимости от вида перекачиваемых стоков станции можно разделить на две подгруппы: ливневые и фекальные.
ЛИВНЕВЫЕ КНС
Рассчитаны на откачку воды, появляющейся после дождей и таяния снега. Особенностью данного вида стоков является то, что они могут содержать самые разные вещества, в том числе, химически агрессивные. Самый простой пример — бензин и масло, которые смываются дождем с автомобиль- ной дороги и попадают в «ливневку». Оборудование такой КНС рассчитывается с учетом количества осадков и возможных пиковых нагрузок в каждой конкретной местности. Ливневая насосная станция должна справляться с большими объемами стоков, которые могут иметь место при затяжных или обильных дождях, а также при резком таянии снежного покрова. Насосное оборудование этого вида КНС рассчитано также на перекачку стоков, которые могут содержать примеси достаточно большого диаметра (вплоть до камней).
ФЕКАЛЬНЫЕ КНС
Предназначены для перекачивания бытовых канализационных стоков. Их мощность зависит от интенсивности использования канализации в конкретном доме или на предприятии — проще говоря, от количества жильцов или работников. Фекальные КНС должны оборудоваться специальными фекальными насосами. Эти насосы рассчитаны на работу с жидкостями, включающими биологические, в том числе, волокнистые примеси (например, туалетную бумагу). Кроме того, они могут комплектоваться специальными измельчителями отходов (режущим механизмом), которые предотвращают наматывание на рабочее колесо упомянутых волокнистых включений. Однако подобный механизм весьма чувствителен к попаданию в него твердых предметов — они могут вывести КНС из строя. Поэтому насосы с режущим механизмом используются, как правило, в частных домах с небольшим объемом стоков. В коммунальном городском хозяйстве больше распространены насосы с вихревым рабочим колесом.

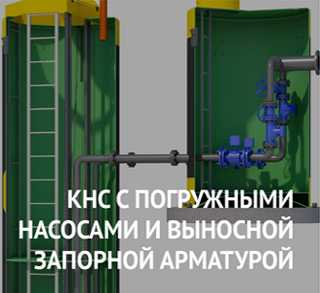

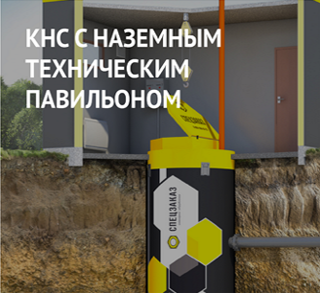

МЫ ГОТОВЫ ПРЕДЛОЖИТЬ ВАМ ШИРОКИЙ МОДЕЛЬНЫЙ РЯД КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ В ЗАВИСИМОСТИ ОТ ВАШИХ ПОТРЕБНОСТЕЙ:
Посмотреть описания стандартных моделей канализационных станций вы можетездесь

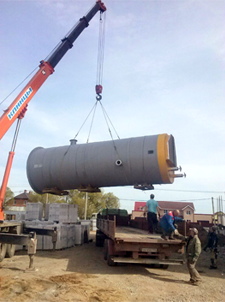

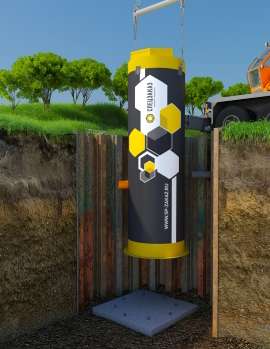

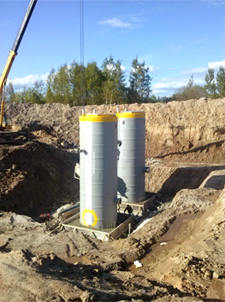

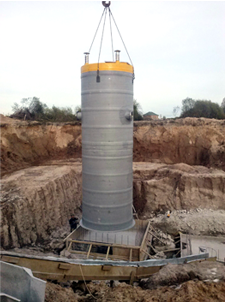

МОНТАЖ: 1. Перед монтажом корпуса КНС на основание очистить поверхность от посторонних предметов. Убедитесь, что между поверхностью основания и дном КНС ничего нет. 2. При установке корпуса в вертикальное положение нагрузку от массы корпуса станции вплоть до отметки -0.50м от поверхности земли. Уплотнение грунта ближе, чем 30 см от насосной станции запрещается. 3. Корпус КНС поднимают за монтажные петли и устанавливают согласно строительного проекта на бетонное основание. 4. Проверьте вертикальность корпуса. При горизонтальности фундамента КНС будет стоять вертикально. 5. Если в месте расположения КНС отсутствуют грунтовые воды, то закрепление корпуса к фундаменту можно не производить.

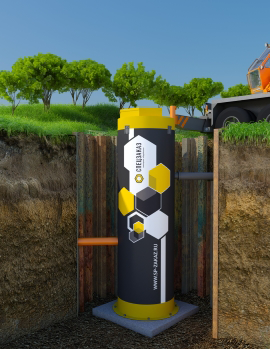

6. Если в месте расположения КНС присутствуют, или есть вероятность появления грунтовых или паводковых вод, то необходимо закрепить корпус к фундаменту цанговыми анкерами. Для этого через отверстия, во фланцевом выступе, просверлить отверстия в фундаменте, забить в них анкера и затянуть их. В случае, если существует опасность выталкивания корпуса высокими грунтовыми водами, то необходимо дополнительно к анкерам произвести пригруз корпуса товарным бетоном. Расчет веса бетона производится в объеме рабочего проекта или проекта производства работ. 7. Подсоединение труб выполняют по заполнению котлована до подводящего коллектора. Засыпка и уплотнение грунта ниже этой отметки особенно важна. 8. Ввести в гильзу корпуса КНС трубу подводящего коллектора. Получившийся зазор между гильзой и трубой коллектора загерметизировать паклей строительной с раствором саморасширяющегося цемента (ГОСТ 11052-74). 9. Присоедините выходную трубу к напорному трубопроводу. 10. Перед обратной засыпкой убедитесь, что корпус КНС не имеет повреждений. После монтажа КНС на основание и проверки ее вертикальности, начинайте обратную засыпку. 11. Обратную засыпку производите мягким грунтом без камней, равномерно по окружности КНС. В противном случае возможна деформация корпуса. Засыпку выполнять по слоям, максимальной высотой 50 см. Зимой надо не допускать замерзания грунта до уплотнения. Грунт под подводящий и напорные коллектора утрамбовывают. Применение механических вибраторов с массой более 100 кг запрещено. Уплотнение грунта выполнить от основания станции вплоть до отметки -0.50м от поверхности земли. Уплотнение грунта ближе, чем 30 см от насосной станции запрещается.
12. Освободите поплавки от транспортировочных крепежей. Убедитесь, что кабели не схлестываются между собой и не попадают во всасывающее отверстие насоса. Также проверьте, что поплавки находятся в свободном состоянии. 13. Убедитесь, что в насосной станции нет посторонних предметов. Перед опусканием насосов по направляющим выполните указания в соответствии с руководством по монтажу и эксплуатации насосного оборудования, входящего в состав паспорта насоса. По направляющим опустите насосы в рабочее положение. 14. Кабели от насосов и поплавков подводят к щиту управления через кабель-канал. Проверьте, что кабели не имеет повреждений. 15. Шкаф управления установите согласно строительному проекту. Подсоединение силовых кабелей от насосов, поплавков и сигнального устройства произвести в соответствии с руководством по монтажу и эксплуатации шкафа управления, входящего в состав паспорта. Шкафы управления изготавливаются в двух вариантах: для установки внутри помещения или снаружи. При наружном размещении шкаф управления может быть смонтирован на насосной станции на специально предусмотренной металлической опоре, либо на расстоянии, не превышающем 150 м от насосной станции. При монтаже в помещении шкаф крепится на вертикальную поверхность, которая должна быть сухой и не подвержена вибрации. 16. Залейте смонтированную установку условно чистой водой и проверьте работу поплавков и насосов.
