Эжекционная многоконтурная градирня

Эта градирня является альтернативой типовым башенным и предназначена для крупных потребителей оборотной воды в металлургической, химической, нефтеперерабатывающей и др. отраслях промышленности, включая объекты большой энергегити (ТЭС, ГРЭС и АЭС).

Агрегат имеет корпус в виде правильной многогранной призмы, базирующийся на опорах высотой не менее двух метров. Градирня может содержать три и более автономных контуров охлаждения кольцевой формы, разделенных между собой концентричными перегородками. Каждый периферийный контур имеет свой водосборный бассейн, а в центральном расположена приемная камера, из которой осуществляется подача охлажденной воды потребителю. Над бассейнами по их периметрам на высоте роста человека располагаются наклонные водосливы. На водосливах смонтированы каналы эжекционных узлов. Непосредственно под ними водораспределительная система. Еще ниже устраивают технологические площадки. Ветровые перегородки полностью локализуют активную зону, предотвращая вынос капельной влаги из объема градирни. При этом под водосливами внутри образуются воздухозаборные коридоры, а на периферии – галерея. Настилы технологических площадок в коридорах решетчатые. Двухслойные ограждения формируются из эпоксидированных профильных листов ЭПЛ-200. Ограждения, собранные с помощью специальных крепежных изделий, долговечны и очень устойчивы к разрушению даже при ураганном ветре.

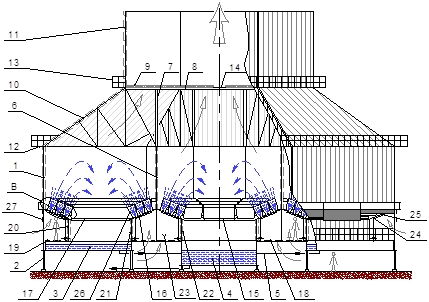

1 -  корпус;
2 - опоры;
3 - бассейн водосборный;
4 - камера приемная;
5 - переливные трубы;
6 - разделительные перегородки;
7 - удлиненные стойки каркаса;
8 - рама опорная;
9 - каплеуловитель;
10 - конфузор;
11 - выхлопной канал;
12 - трап наружный;
13 - трап наружный (у выхлопного канала);
14 - внутренние трапы;
15 – водо-сливы (центральные);
16,17 - водосливы (периферийные);
18,19 - технологические площад-ки;
20,21,22 - ветровые перегородки;
23 – воздухозабор-ный коридор;
24 - коллекторы водораспределительной систе-мы;
25 - форсунки;
26 - каналы эжекционные;
27 - завесы.



Воздух в коридоры поступает из-под днища градирни через щели решетчатого настила. Охлаждение воды начинается уже в объеме эжекционных каналов, где происходит интенсивный подсос воздуха и потоки движутся с большими скоростями. После эжекционных узлов потоки диспергированной воды, взаимодействуя с эжектированным воздухом, движутся вверх по криволинейным траекториям на высоту 5-6 м. Под каплеуловителем происходит двухстороннее лобовое столкновение противоположных потоков, сопровождаемое многократным дроблением и витанием капель в процессе хаотического движения. При этом потоки как бы зависают в объеме на некоторое время, и часть воздуха уходит в атмосферу. Другая часть воздуха, увлекаемая дождем,падающим  с большой высоты в пространства между водосливами, перемещается вниз. Затем, воздух, поворачивая у поверхности воды в бассейне, под действием Архимедовой силы и некоторого избыточного давления устремляется к выхлопному каналу. Причем воздух «просеивается» между каплями дождя в периферийных зонах, где плотность орошения в значительно меньше.

Охлажденная вода из бассейнов поступает в приемную камеру по переливным труба, сориентированным тангенциально. Образовавшийся водоворот закручивает воздух и в объеме внутреннего контура охлаждения создается смерчеобразный восходящий поток, увеличивающий самотягу градирни.

В зимний период роль-ставни на галерее опускаются, создавая под водосливами парниковую зону и тем самым, предотвращая обмерзание конструкций.

ТАБЛИЦА ОСНОВНЫХ ХАРАТЕРИСТИК МНОГОКОНТУРНЫХ ГРАДИРЕН


Наименование характеристики

Ед.изм.

Величина показателя

1

Кол-во контуров

шт.

До 4 и более

2

Высота агрегата

м

До 23

3

Габариты в плане (диаметр вписанной окружности)

м

До 58 и более

4

Общий расход воды

м3

До 20000 и более

5

Номинальный перепад температур на входе и выходе

°С

8-10

6*

Достигаемая глубина охлаждения (при относительной влажности воздуха φ =65%)
-  без рециркуляции
-  с рециркуляцией



°С
°С



tм+(5÷6)
tм+(2÷3)

7

Каплеунос (доля от общего расхода)

%

Отсутствует

8

Расход подпиточной воды

%

0,9-1

9

Потребное давление
(на уровне водораспределительной системы)

МПа
(кгс/см2)

0,2-0,25
2-2,5

* - tм  - температура воздуха по мокрому термометру

Таким образом, предлагаемые конструкция градирни, имеющаяся самогяга корпуса и технологическая схема процесса охлаждения обеспечивают высокие эксплуатационные показатели агрегата. Градирня очень удобна для технического обслуживания даже во время ее работы. В конструкции этой градирни также реализовано множество оригинальных технических решений, четыре из которых защищены патентами РФ. Основные элементы несущих конструкций выполнены из высококачественной конструкционной стали марки 09Г2С. Многоконтурная, также как и другие градирни серии «ЭГРА», очень надежна в эксплуатации и поэтому для нее может быть установлен гарантийный срок не менее четырех лет
